Temas

Hola, Quería usar unas tiras led que saque de un televisor y aprovecharlas como decoración o un poco de iluminacion

La intención es que se enciendan cada 2 o 3 minutos  o algo así y no estén consumiendo energía constantemente, a su vez las conectaría a unos condensadores para que no se apagaran al instante y durara un poco mas la iluminación
Funcionan a 12v

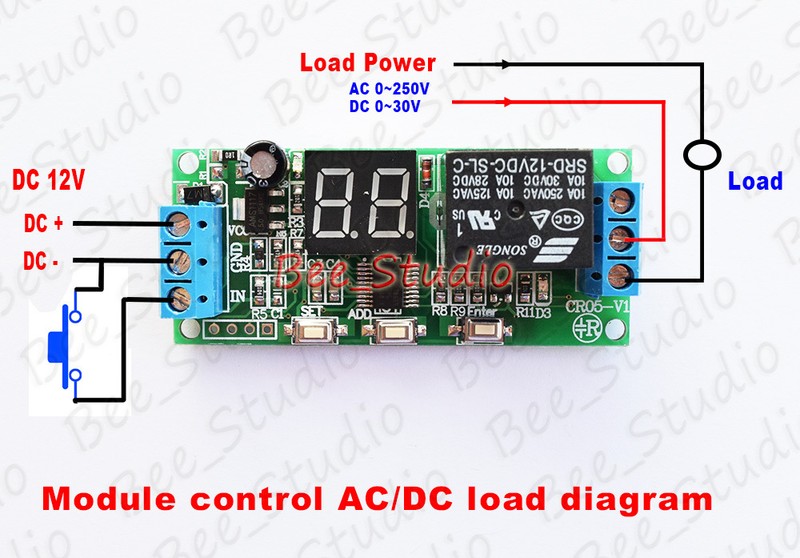

He visto que puedo comprar estos módulos ya hechos y programables, la pregunta es si me servirían,el resto lo soldaria a una placa aparte incluso le pondria un interruptor o un boton de apagado

https://www.ebay.com/itm/124195820732

Funciones

    Time delay range: T1 and T2 between 0.1 seconds to 99 hours adjustable.
    P1(delay turn off): when power on, the relay on, delay T1, and the relay off. Give IN a low level, repeat the above function.

    P2(delay turn on): when power on, the relay disconnected, delay T1, and the relay on. Give IN a low level, repeat the above function.

    P3(Timing cycle on-off): when power on, the relay on, delay T1, and the relay off, delay T2, the relay on, and then repeat the above condition, cycle times can be adjusted 1-99 times or infinite loop.

    P4(Timing cycle off-on): when power on, the relay disconnected, delay T1, and the relay on, delay T2, the relay off, and then repeat the above condition, cycle times can be adjusted 1-99 times or infinite loop.

    P5(trigger delay turn off): when power on, the relay disconnected, triggered the relay on, delay T1, and the relay off. Give IN a low level, repeat the above function.

    P6(trigger delay turn on): when power on, the relay disconnected, triggered the relay disconnected, delay T1, and the relay on. Give IN a low level, repeat the above function.

    P7(trigger cycle on-off): when power on, the relay disconnected, triggered the relay on, delay T1, and the relay off, delay T2, and the relay on, and then repeat the above condition, cycle times can be adjusted 1-99 times or infinite loop.

    P8(trigger circle off-on): when power on, the relay disconnected, triggered the relay disconnected, delay T1, and the relay on, delay T2, and the relay off, and then repeat the above condition, cycle times can be adjusted 1-99 times or infinite loop.


Parametros


    1. working voltage: DC 12V
    2. Load Power: DC 0~30V 10A / AC 0~220V 10A.
    3. Static current: 15mA
    4. Working current: 30mA
    5. Service life: 100 thousand times;
    6. Working temperature: -40~85℃;
    7. Size: 65mm*28mm*18mm

Lo siento por no tener tiempo y traducir el ingles, a ver si alguien me puede aconsejar,gracias

[Lo que necesito es encontrar la señal de audio de entrada de los 15 pines del cable serial y que la envía al subwoofer]

Hola que tal, tengo este sistema de sonido el cual una vez intente reparar y lo deje funcionando aunque no todo lo bien que me gustaría, aun así lo podía escuchar, se le había roto una plaquita en el altavoz principal(el que controlaba el sonido de los altavoces y la señal  y va a la placa subwoofer) y todo el cableado se tuvo que resoldar así como cambiar el fusible en el subwoofer y no quedo bien pero bueno a mi me funcionaba
Sobre mis conocimientos de micro soldadura a nivel básico desde hace años en la placa esta fue bastante mala o muy mala, en esa época no sabia soldar, mi soldadura no es perfecta, pero diría que se soldar ,en la actualidad he llegado a soldar algún chip de BIOS y cosas muy pequeñas. En electrónica se algo aunque a nivel básico, siempre me gusto reparar cableado y alguna cosa mas
El tema es que ahora he hecho unas reformas en el cuarto, y ya no puedo tener tanto cable, por eso quiero intentar repararlo y convertirlo de 5.1 a 2.1 ,es un buen subwoofer y equipo y no quiero tirarlo o comprar otro, lleva años funcionando

Para que os hagáis una idea, el altavoz principal tenia una placa con un interruptor, un conector de audio y el cableado se dividía en 3 señales Jack 3.5 soldadas a esta placa ,1 cable verde ,al verde del ordenador, otro naranja subwoofer y otro gris que serian los altavoces traseros creo. Estos cables tenían la masa y las dos señales de sonido izquierdo y derecho o left y right , se dividían en 3 con sus 2 condensadores y estos iban a un potenciómetro de 300 k no estoy seguro pero tiene bastantes capas y es grande(este regulaba el sonido de los 5 altavoces, también los RCA del subwoofer). A su vez hay un cable serial de 15 pines, que es el que va al subwoofer desde el altavoz controlador digamos y 2 pines del altavoz(en su momento llegue a conectar el resto de altavoces a la conexión roja y negra de speaker 1 , y se escuchaban, el sonido lo socaba del conector verde que corresponde al cable de 3 pines ,verde ,marrón y rojo). Al subwoofer se le pueden conectar los 4 altavoces por conexión RCA.

Se supone que el amplificador esta dentro de la placa subwoofer ,según mi análisis
Y Según mi análisis, la placa que esta mal mediante los 15 pines del cable serial tenia comunicación con el subwoofer y este al conectarle los cables RCA de los altavoces se podía regular el volumen de los altavoces RCA a su vez la señal de audio se enviaba desde esta plaquita ya sea por la conexión verde naranja o gris de 3 pines cada una a través de los 15 pines del cable serial. El subwoofer tiene su propio potenciómetro pero recibe la señal del cable serial de 15 pines

Lo que necesito es encontrar la señal de audio de entrada de los 15 pines del cable serial  y que la envía al subwoofer ya sea la verde naranja o gris y meterle otro potenciómetro a esa señal, con uno de 50 k me podría valer sino comprar otro de 100 o 150k ,es lo que tengo no se. Si encuentro la señal de entrada de audio podría soldarle un potenciómetro a otra placa aparte y sacar el cable con el  Jack de audio al ordenador, también que se escuchen los altavoces al conectarlos como originalmente iban  al conector RCA del subwoofer, el subwoofer a través de la señal de entrada también debería escucharse.
Actualmente el subwoofer funciona perfectamente es un circuito aparte que nada tiene que ver con la avería del altavoz, el subwoofer a través del cable serial de 15 pines recibe la señal de entrada, lo único que creo que tendría que ponerle un potenciómetro a esa señal creo

Lo que intente hacer es intentar buscar la señal de entrada de audio que va al subwoofer en los 15 pines del cable serial, pero no la encontré, conectando los pines a un cable Jack 3.5  a un móvil con música y este a un potenciómetro. Creo que si la encontrara podría arreglarlos haciendo otra placa con un potenciómetro algún condensador  y soldando todos los cables que hagan falta. No me interesa recuperar la señal naranja o gris, con que tenga la verde, ya se podrían oír creo (deberían ser 3 pines la masa y 2 cables, pero el otro día no di con ellos.

En fin se que me he liado un poco, disculpen, a ver si me pueden ayudar un poco y consigo que se escuche o arreglarlos, gracias.

Actualizacion:_Anoche me puse a investigar el circuito del altavoz que va al subwoofer,su funcion no es mas que la de un interruptor,un led de encendido,un jack de auricular y hacer de puente entre las señales de sonido el potenciometro y los 15 cables del cable serial.Pude hacerme una idea de a donde iba cada cable mirando las pistas y con el tester en modo continuidad.
A continuacion pongo los cables con la numeracion del cable serial de 15 pines con su color y a donde van:
1.Cable Color marron:al potenciometro(pista rota,pero es una de las señales de entrada jack o salida al subwoofer
2.Cable color morado:al potenciometro pata central(entrada o salida)
3.Cable color gris: al potenciometro,pista rota(entrada o salida)
4.Cable color naranja: al potenciometro pata cental(entrada o salida)
5.Cable color rojo: al potenciometro,pista rota(entrada o salida)
6.Cable color negro: al potenciometro,pata central(entrada o salida)
7.Nada
8.Cable color azul marino: Al interruptor
9.Cable Gnd o Masa:A un condensador y al cable verde 10(es la masa de los 3 canales de sonido,channel 2,3,4)
10.Cable color verde:(es la masa o gnd de los 3 canales de entrada del sonido,channel 2,3,4)
11.Cable color amarillo: a un condensador y terminacion en jack hembra
12.Cable color azul cielo:Al jack hembra,posible puente con el cable 11 amarillo?nose
13.Cable color rojo: Al speaker channel 1+ positivo
14.Cable color negro:Al speaker channel 1 - negativo
15.Cable color blanco:Al interruptor + o negativo

Los unicos cables que tienen tension son el cable amarillo y azul cielo con unos 5 o 6V y el cable blanco y azul marino con unos 16V,si junto amarillo y azul marino hace corto y chispazo,depende de como los ponga son negativo o positivo

Mis intentos por intentar que sonaran los altavoces conectados a los puertos rca y el subwoofer esta noche fueron infructuosos,no lo consegui, creo que tienen que ir conectados de cierta manera replicando el interuptor,el puente del jack hembra y las conexiones de entrada o salida al potenciometro.No lo se

Intente poner las masas o gnd con sus respectivos cables uniendolos y los demas cables a un jack al interruptor o haciendo puente,pero no lo consegui
Agraderia su ayuda, seguire intentandolo.


Ultima modificacion:SOLUCIONADO



Esta noche me puse a investigar y logre el ansiado sonido, suena bastante bien, no es perfecto a falta de dejarlo mejor ponerle su interruptor, resistencias, condensadores y potenciómetro y dejarlo todo bien, pero bastante contento de poder seguir aprovechando el equipo



El cable azul cielo+ el cable blanco en puente(unidos) son el interruptor

Cables morado ,marrón ,gris ,rojo ,naranja y negro son la señal de entrada de los diferentes canales unidos a al canal Left o right de un conector Jack

Las masas verde negro gordo y la malla al conector Jack masa

EL cable amarillo no le di uso, supongo que seria del led, nose

El cable azul marino iba al interruptor pero lo deje sin uso ,no lo conecte a ningún sitio

Por ultimo los cables rojo y negro del channel1 uno o sea del altavoz a sustituir los deje sin uso el + y negativo o masa

Mañana les subiré una foto del circuito del amplificador desmontado, por delante y por detrás, no se si me de tiempo  a comprar los repuestos y hacer la modificación

Muchas gracias al final en dos noches lo he solucionado, muy contento, si pueden darme alguna sugerencia para mejorarlo o consejo les agradezco, gracias

[Mas informacion en ingles]

Hola buenas tardes amigos , estoy un poco intrigado me a llegado la noticia de que Tinder esta banneando de por vida a gente que incumpla las normas de comunidad supuesta-mente o injustamente y e querido compartir opinión en este foro,incluso debatir,estoy interesado en saber que sistema usa esta empresa para dicho fin,según e estado leyendo en diversos  foros en ingles,y en persona lo e vivido a través de una amiga que puso una foto de pequeña y la banearon.


Mas informacion en ingles
https://www.swipehelper.com/2018/09/28/tinder-cracks-down-on-resetting-accounts-punishable-by-shadowban-but-there-is-still-a-way/#comment-6905

No estoy en contra de que se expulse  a la gente que se portal mal y incumpla las normas ,estoy en contra de que se expulse a gente que no a hecho nada para merecerlo, por no prestar atención suficiente a las normas de comunidad la han echado injustamente o puede incluso que por un simple darle a reportar de algún gracioso
3 personas por hacer la gracia te expulsen o  incluso bannean.

Ahí dos casos de los que se habla que se producen aquí (el problema)

1.Shadowban: banneo en la sombra según dicen en foros en ingles, ahí un montón de sitios hablando de esto, el perfil te sale una y otra vez ,es decir una vez terminas de dar match digamos 50 al día,al día siguiente te vuelven a salir las mismas 50 personas,y la aplicación no funciona como debería, ya que yo pude probar una aplicación en otro teléfono con otra cuenta y esta recibía match al día siguiente o posterior.Muchos dicen que es un bug,pero yo creo que es un banneo sin poder hacer nada por parte de tinder a gente ya banneada

2.Banneo sin posibilidad de registro,usando los mismos datos que tu anterior cuenta

El problema viene a la hora de crear una nueva cuenta,llegado el momento con diferentes datos,se sabe que estas empresas utilizan tus datos ,entonces  se discute en muchos foros,la posibilidad del banneo con los siguientes(todos estos datos o combinados)
En mi opinión tinder a creado un sistema que combina datos para reconocer gente banneada  y que no pueda usar su aplicación,o en su caso reírse de ellos con el shadowban(la repetición de las mismas personas una y otra vez)

Datos que podrían ser recopilados :

Numero de teléfono
Geolocalizacion( tu teléfono,navegador,etc,determina tu posición)
Ip y infraestructura wifi(id wifi)
Reconocedor facial( muchos apuntan a este nuevo y novedoso sistema y creo que les funciona muy bien por lo que e visto y leído)
Id de dispositivo ,tablet,pc, teléfono
Facebook(nos controla el inicio de sesión por ip entre muchas otras cosas)
Otras redes sociales vinculadas como instagram,spotify,etc(le damos la contraseña de la Red social básicamente al loguearnos con ella,puede ser)
Cuenta google
Correo electrónico
Nombre edad
Cookies
Se os ocurre alguno mas?

Todos estos datos combinados en una base de datos,para verificar antes y previo registro las cuentas

Yo pienso que tinder tiene una base de datos para gente banneada con registros y todos estos datos,incluido reconocedor facial (digamos que seria algo así como una base de datos y una  lista negra de fotos,creo)

Mucha gente dice de usar el exifpurge,para borrar los metadatos de las fotos

He realizado la siguiente prueba,e comprado 2 números pre-pago,y e cambiado todos los datos arriba expuestos,es posible quitar algunos si te registras con numero de teléfono

Lo único que no a variado o variado un poco: Fotos de la misma persona de perfil (a media cara)y con modificaciones recortes pequeños lunares (modificados) y el exifpurge
para borrar los metadatos

Y de momento no e conseguido que la aplicación quite el banneo ,o funcione correctamente

Que estoy haciendo mal? En las dos veces que me registre recibi shadowbann(banneo con burla por decirlo asi ,repeticion de los perfiles una y otra vez)

Pueden haber casos que te detecten como un posible robot y por eso te bannean, es decir si solo tienes 5 minutos y le das a like sin parar,es sospechoso cuanto menos

En fin se agradecen ideas, opiniones ,para intentar burlar el sistema o saber como funciona,y estoy abierto a las criticas también por supuesto,sino te gusta el tema

Gracias

[este modulo es compatible para hacer unos altavoces portátiles bluetooth?]

Buenas tardes, quería hacer un mini-proyecto y como no estoy seguro,necesito que alguien con mas conocimientos que yo me resuelva la duda de si este modulo es compatible para hacer unos altavoces portátiles bluetooth?,y dice 3,3 V ,¿puedo usar una bateria de 3,7V sin problemas?,gracias.
Me e informado y el que si que funciona es el HC-05,creo


Y aquí los pines


Se que tendría que conectar los pines de alimentación 3,3V(12) y GND (13) ,los pines de datos  TX(1) RX(2),corresponderían a canal izquierdo, canal derecho?

muchas gracias

[Problema:me recomendaron actulizar mac por un problema y al reiniciar se quedo cargando con la bolita dando vueltas,y ahi se quedo,lo e dejado horas y se queda ahi.]

Hola buenas amigos,a ver si alguno me podria ayudar,de todas maneras buscare en el foro bien ahora mismo y en google.

Problema:
me recomendaron actulizar mac por un problema y al reiniciar se quedo cargando con la bolita dando vueltas,y ahi se quedo,lo e dejado horas y se queda ahi.


En caso de nesecitar reinstalar ,que nesecitaria?, el mac era original
,pero no tengo el disco.

a ver si alguno me ayuda,muchas gracias,un saludo.

[La finalidad que quiero que tenga este script]

Hola buenas,lo e intentado por mi cuenta leyendo en el foro sobre vbs ,soy un nobato mas que otra cosa.El tutorial que lei y quizas no se me quedo todo.

http://foro.elhacker.net/scripting/tutorial_vbscript-t229032.0.html

La finalidad que quiero que tenga este script: es para cuando este viendo una pelicula ,no me enseñe el panel de control de dicho programa de video por que el raton tenga mucha sensibilidad.Entonces crearia un vbs con dos botones variables si o no,o aumentar disminuir ,o 1 y 2 .
1. que disminuyera al minimo la velocidad del puntero/raton .
2.que aumentara la velocidad del puntero/raton al medio al 6,es como yo lo tengo,osea el 6 empezando por la izquierda,5 pulsasiones de teclado a la derecha en su menu.

Localizando el programa Propiedades Mouse ,que esta en

C:\Windows\System32

main.cpl

Abrimos las propiedades del mouse,si nos dirigimos a Opciones de puntero,seleccione la velocidad del puntero,eso es lo que quiero toquetear,esa variable.

Decir que nose si hay una manera mas sencilla de hacer esto,o un programa,pero bueno por lo menos e aprendido algo de vbscript, como yo lo e intentado es por medio de Sendkeys y con todas las pulsaciones que tendria que hacer,pero sin resultado.

bueno a ver si alguien me da alguna ayuda o consejo ,sera bien recibido,gracias.

[Descarga y registro:]

Desarrollado por Carbon games, esta en beta abierta a fecha de 2014 para PC ,y se puede descargar por steam y tambien por descarga normal.

Descarga y registro:

http://airme.ch/SBqdFW

Requerimientos minimos para poder jugar:
Cpu/Procesador : Pentium 4 a 1,8 Ghz o Amd Athlon  1500+
Gpu/Tarjeta Grafica : Geforce 100 o Radeon HD 3300
Memoria Ram :500 megas
Sistema Operativo :XP o windows 7
Direct X : 9
Espacio libre en el HD/Disco duro : 500 megas
En si,no es un juego que pida mucho la verdad, esta muy guapo,esta en español,aunque tiene algun error aun por la beta.

Opinion personal:
Puede resultar igual de adictivo que League of legends, esta muy bien ,tengo juegos mucho mejores graficamente hablando,pero actualmente solo juego a este, parece algo asi como el universo de transformers,ya que nuestra aeronave se puede convertir en un robot tambien y ahi diferentes tipos.Recomendado


Cada robot tiene sus habilidades y  sus ventajas y desventajas frentes a los demas.
Equipamiento:
El juego en si dispone de su propio mercardo de jugadores para vender y comprar cosas,y al airmech se le pueden equipar objetos para mejorarlo, skins equipamiento ,armas ,cosmeticos.

Unidades:Tendremos que crearnos nuestro ejercito con las unidades que vallamos comprando,por defecto tenemos unas cuantas y a medida que vallamos cumpliendo misiones nos iran dando puntos para comprar nuevos aviones/robots equipamiento,pilotos y unidades.No es nesesario gastar dinero en el juego todo lo podemos conseguir jugando.

Modo historia campaña:Este modo solo se puede conseguir comprandolo,no lo recomiendo ya que podeis divertiros igualmente jugando contra la maquina y conseguirlo todo.


Misiones/contra la maquina: el juego tiene gran cantidad de misiones y por ellas te van dando kudos los cuales puedes canjear por unidades o aviones/robots y  tambien nos dan experiencia y vamos subiendo de nivel

Modo multijugador: Es posible jugar 1vs1 ,2vs2 y 3vs3 tambien tenemos la posibilidad de crear nuestra propia faccion para jugar con los amigos juntos,pero sino tambien podremos jugar con ellos.

Objetivo del juego: El juego tiene su base principal la cual ahi que defender y la base enemiga la cual ahi que destruir , ahi que ir capturando puntos en el mapa que nos daran recursos y energia y podremos ir aumentando el ejercito,cada punto ahi que defenderlo.

Diferentes estrategias para ganar: El juego dispone de un monton de estrategias para ganar conbinando tanto unidades como robots/aviones

Un saludo,espero que os guste el juego

[El unico problema que tengo actualmente y que desconozco por que pasa,es lo que se ve en la imagen,digamos que se ve asi el sopcast.Y en skype,yo me veo bien,pero a la otra persona la veo fatal cortada como ven en la foto.]

E intentado solucionarlo yo,pero doy palos de ciego,creo.

El unico problema que tengo actualmente y que desconozco por que pasa,es lo que se ve en la imagen,digamos que se ve asi el sopcast.

Y en skype,yo me veo bien,pero a la otra persona la veo fatal cortada como ven en la foto.

Nose lo que buscar en google,realmente no me molesta mucho por que el sopcast lo puedo abrir con otro reproductor.

Creo que nunca me habia pasado esto con el skype que es lo que me importa,bueno el ordenador esta formateado y ya le e probado instalar los drivers de video varias veces.Pero aunque al cambiar la resolucion por un momento se haya arreglado o al recien instalar el driver de video, luego volvio a verse igual.

Puedo jugar perfectamente y ver peliculas utilizo el xmbc y el vlc sin problemas y se ve perfectamente.Lo unico es eso,en el skype,quiero ver a la gente bien en videollamada,el sopcast no me preocupa

Un saludo y gracias a ver si alguien se le ocurre que puede ser.

PD: El problema tiene que ver con el escalado,lo e solucionado creando un perfil de nvdia especial por aplicacion,y toqueteando opciones como pantalla de compatibilidad.

[Hola buenas amigos buscaba ayuda,por que quiero ver mi canal favorito a traves de stream por xmbc extrayendo el canal de una pagina y añadiendolo a la lista xml]

Hola buenas amigos buscaba ayuda,por que quiero ver mi canal favorito  a traves de stream por xmbc extrayendo el canal de una pagina y añadiendolo a la lista xml

EL xmbc funciona por listas xml ,segun tendo entendido

E conseguido alguna lista xml actualizada a fecha de 2014.

Pero este canal no esta incluido. Es el canal historia .

Estuve buscando el otro dia y di con esta pagina a traves de un foro,tienen,muchisimos canales,lo unico que les meten publicidad y no los puedes ver bien,continuamente te sale publicidad. Lo que quiero hacer es poder verlo por el xmbc pero sin publicidad,sacandole el rmtp para poder traducirlo y meterlo en una lista xml.


Lei en un foro que con el  programa url helper ,se puede sacar el enlace RMPT

Bien consegui algo asi usando el url helper


Tengo el token que creo es importante, no tengo ni idea de si caduca,se pueden apreciar mucho de los datos que en este otro ejemplo que es el mismo canal historia añadido en un xml,pero desactualizado.

Este lo encontre en una pagina ,el enlace creo que no sirve:

Esta seria la entrada desactualizada de una lista xml correctamente escrita:

E intentado traducirlo tal que asi correctamente ,con el enlace que saque,pero no tuve resultado.

Bueno a ver si alguno sabe como traducir el enlace que saco con el url helper a xml y que se pueda ver el canal correctamente

Saludos y gracias.

PD: Solucionado

[Estoy pensando en cambiar mi antigua tarjeta de television del ordenador]

Estoy pensando en cambiar mi antigua tarjeta de television del ordenador

Mi antigua tarjeta era hibrida (se volvio obsoleta,sin drivers) ,tenia 2 entradas Tdt y analogica/satelite ,aunque el fabricante diga solo analogica,mi tarjeta me cojia satelite tambien,al parecer ( tengo una parabolica y me coje canales que me interesan,como el canal historia al que adoro y le tengo especial cariño,y el cual por tdt no se coje,creo).

Decir que,Yo solo veo la television en contadas ocasiones,ya sea comiendo,o desayunando ,cenando.

Leyendo y leyendo,la mayoria de tarjetas ahora, aceptan tdt y satelite/analogica por el mismo puerto de antena,lo cual puede plantear un problema,que os contare luego a ver si lo puedo solventar con un conmutador.

Tras el filtrado que hice mirando precios,y viendo si eran hibridas (las que mas me gustaron/llamaron la atencion en las dos paginas que visite),Tengo 2 candidatas : Una tarjeta esta agotada ,y la otra la veo una buena opcion.No ahi muchas tarjetas hibridas ,por lo que e visto,en las paginas de infomartica mas baratas y especializadas.

1.
http://www.pccomponentes.com/avermedia_avertv_hybrid_volar_hx_usb.html

-Economica 15-20 euros 15+gastos de envio.

-Disponibilidad total de drivers

-es hibrida por el mismo puerto de la antena,es decir acepta tanto tdt como analogica/satelite

-es usb lo que permite usarla con maquinas virtuales

-Lo malo,Esta agotada en todos los sitios,no se si la reponeran,la verdad,ni si lo haran al mismo precio,es como si hubieran parado su produccion en la fabrica.Ya e preguntado y parece ser que no tienen ni idea de cuando tendran mas disponibles.No hay manera de conseguirla,no ahi existencias ni en ebay,y si hubiera alguna,en otro pais,y no digamos a buen precio.

-mucha gente,se quejaba de que la Avermedia,funcionaba con el media player de windows,y que estaba poco currado el programa,de la capturadora,aunque ciertamente no puedo opinar del todo sin probarlo,pero lo pongo como aspecto negativo.

2.
http://www.appinformatica.com/tarjetas-tv-tdt-lifeview-lv8h-pci-express-hibrida-hd-ready.php

-Es hibrida y ahi stock en el mercado,es la opcion que mas me a interesado,no e visto mas tarjetas usb hibridas la verdad,en las dos paginas especializadas y de mejor precio que e visitado.

-Aunque es un poco mas cara 35 euros,(tampoco tiene un precio excesivo),viendo la imagen se puede ver,que ofrece mucho mas que la usb, y como mi anterior tarjeta era de lifeview tambien,conozco su aplicacion,y lo currada que podria estar.

-Dispongo de 1 puerto pci express y un puerto pci,como se puede apreciar la tarjeta no es muy grande,asi que por lo que e podido estudiar encajaria perfectamente.

-Dispone de drivers 32/64 bits hasta windows 8.

-No es usb,nose podria usar con maquinas virtuales

-El precio,es el doble que la usb,y eso que es una low profile,segun el fabricante.

+info 1 web fabricante/especificaciones :

http://www.avermedia.eu/avertv/sp/Product/ProductDetail.aspx?Id=293
+info 2 web fabricante/especificaciones

http://www.lifeview.es/productos/LV8H

De momento solo barajo la opcion 2,ya que la otra no ahi tarjetas en venta,si hubieran eleguiria la opcion 1.


La duda ,que me gustaria que alguien me la solucionase y que no estoy seguro de si es posible,pero lo e pensado.

Vereis ,claro no podeis meterle 2 cables con diferentes señales por 1 solo puerto,

lo que yo me pregunto,es si con algo asi



Se podria cambiar la señal,que le entra a la tarjeta,tan solo cambiando el interruptor de posicion?...

en la izquierda le conectariamos un cable con la tdt y en la derecha otro cable con satelite/analogica  ,si funciona como un conmutador,y segun tengo entendido,corta la corriente/señal en un lado al cambiarlo de posicion para que fluya por el otro hacia el cable que va a la tarjeta de television.
Segun tengo entendido seria algo asi  Como un puente de metal que al moverlo deja pasar una o otra corriente.

Lo que me entra dudas es,que nose si tendria que hacerlo con el ordenador apagado, por lo que se ,no es bueno que dos señales electricas distintas se junten

Saludos,aceptare las criticas de buen humor,y la ayuda todavia mejor

[Bueno mi pregunta es la siguiente,con el programa clonezilla podria crear una copia del disco exacta ,sea cual sea su formato o sistema de archivos?]

conozco el programa y para lo que se utiliza pero no estoy seguro si es capaz de hacer lo siguiente
Bueno mi pregunta es la siguiente,con el programa clonezilla podria crear una copia del disco exacta ,sea cual sea su formato o sistema de archivos?

no me refiero a NTFS o FAT32 ,el disco tiene un sistema de archivos que se utiliza en playstation o playstation 2 creo no estoy seguro,algo e leido y creo que es asi ,almacenaba juegos,lo que e echo es dejarlo limpio sin juegos y lo que quiero es hacer una copia exacta de como esta ahora,el sistema de archivos o su formato,de tal manera que si en el futuro quisiera restaurarlo,podria hacerlo con el fichero generado con el clonezilla,la copia.

-Supongo que hasta que no haga la prueba con el clonezilla,no saldre de dudas.

Saludos y gracias

Edito PD: El disco no tenia sistema de archivos,simplemente solo tuve que copiar los juegos .y ya esta,luego le di formato ntfs y lo volvi a copiar.

[¿El problema?]

Hace tiempo que llevo queriendo hacerlo en una red local ,digamos que ahi un ordenador que usa youtube y no quiero que coja toda la velocidad de descarga para ver videos,con 150 kbps o 200 kbps yo creo que iria bien.


Dispongo de un router de gama media,que puede hacerlo dandole los datos adecuados,pero solo si le entra internet por el puerto wan y no es posible por que yo lo tengo en modo repetidor wifi por otro puerto que no es el wan,no es posible.

Por eso lo mas sencillo es usar el netlimiter:

¿El problema?,quizas no indage lo suficiente o no busque hasta la saciedad en internet tutoriales,bueno encontre alguno pero no hice funcionar el programa y la limitacion de velocidad en dicho pc.

El problema fue que al aplicar los cambios,por ejemplo en todos los procesos o en el navegador, el programa bloqueaba toda conexion y como que se quedaba sin internet,no hice funcionar el pc con netlimiter y la limitacion. Digamos que al aplicar cambios el programa entraba como en modo Nat firewall,nolose.

Busco alguna guia,o consejo o posible solucion para hacer funcionar el programa y la limitacion,gracias

[Hola buenas ,no pregunteis por que sigo en xp,os lo resuelvo rapido:]

Hola buenas ,no pregunteis por que sigo en xp,os lo resuelvo rapido:

La capturadora pci que tengo osea donde veo la television ,tdt y mas cosas,solo dispone de drivers para XP y windows vista si intentas instalar los de vista en windows 7  reinicia con mensaje de error,no ahi drivers. Ese no es el problema por que ya lo e dado por supuesto de que no ahi drivers y no se puede ni en la pagina del fabricante ni en ningun sitio,esta mas que mirado.

Me veo obligado a instalar xp en una particion de unos 5 gigas solo para ver la tele y en otra el windows 7 que es el que si uso mas asiduamente.

¿El problema?
Windows 7 sobrescribe el mbr o el boot de Xp y estoy buscando alguna manera  de recuperarlo luego.
Perdon si me explico mal,me refiero a cuando esperamos para cargar el sistema operativo en mi caso 7 y xp,pues bien el 7 si lo puedo recuperar con el disco del 7,el xp no se puede ,por que al sobrescribirlo el 7 aunque le metas el disco de xp no reconoce que exista una instalacion  ,nose si alguien me entiende,o me expreso mal.

De vez en cuando ,digo de vez en cuando,por que me a pasado 2 veces,por un mal reinicio o algo asi puedo entrar en 7 pero en xp esta corrupto.

Aunque volviera a instalar XP de nuevo,me podria volver a pasar y seria lo mismo

En Busca de una solución:
El otro dia me preguntaba si habia alguna herramienta en hirens boot integrada que hiciera una copia de seguridad digamos del mbr y el boot osea que si se me volviera a corromper poder tener un back up y  restaurarlo sin ningun problema.

La pregunta,existe tal herramienta,estuve mirando alguna en la sección partition boot pero no toque nada por si acaso.


Saludos y gracias por responder.

[y test / pruebas realizadas al equipo:]

Hola ,me e comprado un ordenador nuevo,os comento mi problema e creido oportuno crear un nuevo tema puede que en el futuro a alguien le ayude,  no consigo encontrar solucion de momento,creo que van por separado  o juntos,aunque puedo pensar o hacerme una idea de lo que puede ser:

• Blue screen y reinicio
• Ralentizacion de escritorio y barra de tareas ejecutando algun juego o aplicacion

Ayer me quede preocupado por que ya habia testeado el equipo y jugado varias veces sin problemas unos dias,en el caso concreto de windows 7 ayer,jugando a un juego, me bajaron los fps una barbaridad y lo tuve que poner en low y me dio 40-60 fps y lagasos ralentizacion  ,en xp me dan 180 fps todo en low para que os hagais una idea,anteriormente mi configuracion en 7 habia sido todo hight y a 90 fps ,nose que paso ayer pero vino de la mano de la ralentizacion que comento,al reiniciar,por que en windows me habia dado problema de ralentizacion que comento en en el escritorio y barra de tareas.

Todos los datos y test / pruebas realizadas al equipo:

Tengo dos particiones ,en una tengo una instalacion de XP y en otra tengo una instalacion de windows 7 64 bits, y en otra una particion de datos.

test de memoria con memtest en mis dos modulos de memoria ddr2 por separado y los dos han salido pasados(pass) osea que no son el problema.

test de disco duro PassMi disco duro esta perfectamente le e pasado herramientas de testeo como la de seagate incluida en hirens boot.

Programa/prueba/test: 3dmark  calidad al maximo y al maximo de resolucion de mi monitor 1680x1050 Pass,lo supero sin cerrarse.

Temperaturas everest correctas,adjunto foto,son normales,como mucho el procesador se puede poner a 50 trabajando mucho y la grafica no la e visto  a mas de 40  o 50:



Datos imagenes CPU-z:

Cpu procesador

Placa base

Memoria

Memoria modulo 1:

Memoria modulo 2:

Tarjeta grafica integrada(posible problema reinicio hardware):

Tarjeta grafica gtx 550 ti 1 gb ddr5:



Adjunto datos/informacion del fallo al problema que da windows en el reinicio:
Firma con problemas:
 Nombre del evento de problema:   BlueScreen
 Versión del sistema operativo:   6.1.7600.2.0.0.256.48
 Id. de configuración regional:   3082

Información adicional del problema:
 BCCode:   124
 BCP1:   0000000000000000
 BCP2:   FFFFFA80025B38F8
 BCP3:   0000000000000000
 BCP4:   0000000000000000
 OS Version:   6_1_7600
 Service Pack:   0_0
 Product:   256_1

Archivos que ayudan a describir el problema:
 C:\Windows\Minidump\110813-30825-01.dmp
 C:\Users\AppData\Local\Temp\WER-46644-0.sysdata.xml


Posible problema a deduccion propia :

• 1.La tarjeta grafica integrada ,ya se me reinicio anteriormente cuando windows 7 intento instalarle su driver,y me a pasado tambien en xp por deduccion o la mayoria de veces que da reinicio el problema es por fallo de drivers o hardware,creo que no es posible desabilitarla en bios,mirare,de momento lo que e echo es desistalarla y desabilitarla
• 2.Otra posible causa aunque descartable es que mi placa base admite el combo ddr2 en las 2 ranuras amarillas que es donde tengo los modulos y ddr3 en las ranuras negras habria que probar un modulo ddr3 solo
• 3.Otra posible causa descartable tambien,es que el procesador al ser de segunda mano,pueda estar muy quemado de tanto uso nolose aunque sus temperaturas y el 3dmark den correctos en sus datos.

Saludos de momento lo que e echo es desistalar y desabilitar la grafica integrada y a ver que tal.

[Hola e adquirido el siguiente procesador]

Hola e adquirido el siguiente procesador

General information
Type   CPU / Microprocessor
Market segment   Desktop
Family   AMD Phenom II X4
Model number  ?    B93
CPU part number   HDXB93WFK4DGI is an OEM/tray microprocessor
Stepping code   AACYC AC
Frequency  ?    2800 MHz
Bus speed  ?    667 MHz Memory controller
One 2000 MHz 16-bit HyperTransport link
Clock multiplier  ?    14
Package   938-pin organic micro-PGA
Sockets   Socket AM2+
Socket AM3
Weight   1.4oz / 38.3g

Architecture / Microarchitecture
Microarchitecture   K10
Platform   Dragon
Processor core  ?    Deneb
Core stepping  ?    C2
CPUID   100F42
Manufacturing process   0.045 micron SOI
758 million transistors
Die size   258mm2
Data width   64 bit
The number of cores   4
The number of threads   4
Floating Point Unit   Integrated
Level 1 cache size  ?    4 x 64 KB 2-way associative instruction caches
4 x 64 KB 2-way associative data caches
Level 2 cache size  ?    4 x 512 KB 16-way associative caches
Level 3 cache size   6 MB shared 48-way associative cache
Cache latency   3 (L1 cache)
15 (L2 cache)
49 (L3 cache)
Virtual memory   256 TB
Multiprocessing   Uniprocessor
Features

   MMX
   3DNow!
   SSE
   SSE2
   SSE3
   SSE4a  ?
   Advanced Bit Manipulation  ?
   AMD64 technology  ?
   AMD-V (virtualization) technology
   Enhanced Virus Protection  ?

Low power features

   Cool'n'Quiet 3.0
   CoolCore Technology  ?
   Dual Dynamic Power Management  ?
   Core C1 and C1E states
   Package S0, S1, S3, S4 and S5 states

On-chip peripherals

   Integrated 144-bit DDR2/DDR3 Memory Controller
   HyperTransport 3 technology


Electrical/Thermal parameters
V core  ?    0.8V - 1.425V
Maximum operating temperature  ?    55°C - 71°C
Thermal Design Power  ?    95 Watt

Notes on AMD HDXB93WFK4DGI

   Business class processor

Y La siguiente placa base:

http://www.asrock.com/mb/AMD/960GC-GS%20FX/index.la.asp?cat=CPU

En la placa base aparece como valido este procesador pero como

AM3   Phenom II X4   HDX925WFK4DGI   95W   Deneb   2800MHz   2000MHz   512KBx4   6MB   C2

E comparado los dos en cpu world :

http://www.cpu-world.com/Compare/750/AMD_Phenom_II_X4_925_%28rev._C2%29_vs_AMD_Phenom_II_X4_B93.html

Please visit AMD Phenom II X4 925 (rev. C2) and AMD Phenom II X4 B93 pages for more complete specifications of both microprocessors.

   AMD Phenom II X4 925 (rev. C2)   AMD Phenom II X4 B93
Market segment   Desktop
Manufacturer   AMD
Family   Phenom II X4
Basic details

Model number   925   B93
CPU part number   HDX925WFK4DGI   HDXB93WFK4DGI
Box part number   HDX925WFGIBOX

CPU features

Core name   Deneb
Platform name   Dragon
Microarchitecture   K10
Technology (micron)   0.045
Data width (bits)   64
Socket   Socket AM2+ / Socket AM3
Frequency (MHz)   2800
Bus speed (MHz)   2000 (HT/QPI)
Clock Multiplier   14
L1 cache   256 KB (code) / 256 KB (data)
L2 cache (KB)   2048
L3 cache (KB)   6144
Max temperature (°C)   55 - 71
TDP (Watt)   95 / 103.1   95
Core voltage (V)   1.15 - 1.425   0.8 - 1.425
Cores   4
Threads   4
Multiprocessing   1

Instruction set extensions

3DNow!   +
AMD64 / EM64T 64-bit technology   +
MMX   +
SSE   +
SSE2   +
SSE3   +

Supported technologies

PowerNow! / Enhanced SpeedStep   +
Virtualization   +
Virus Protection / Execute Disable bit   +

Integrated Graphics

GPU Type   None

Integrated Memory Controller(s)

The number of controllers   1
Memory channels   2
Channel width (bits)   72
Supported memory   DDR2-1066, DDR3-1333
DIMMs per channel   up to 2
Maximum memory bandwidth (GB/s)   21.3

Tienen las mismas especificaciones,entonces es logico pensar,y como dice el vendedor del procesador en el anuncio en el que lo e comprado que si aparece el :

HDX925WFK4DGI

En la lista de cpu validos este HDXB93WFK4DGI
que sera como una version bussiness o algo asi para hp o intel segun e leido al ser oem tray
Si le quitamos el b93 es igual HDX925WFK4DGI (puede que la b signifique business y el 93 nose
Es igualmente valido tambien,aun tenia dudas pero despues de leer el anuncio nuevamente del vendedor que dice que si tu placa es compatible con Phenom 2 925 X4 (95W-stepping C2) que es el susodicho tambien es compatible este.El vendedor se dedica a vender procesadores y es bastante serio ya le e preguntado

Y despues de ver la comparacion en cpu world que los dos son identicos en caracteristicas se me a quitado un poco mas la intranquilidad.

La cuestion de esta mini investigacion   creo que a sido resuelta partiendo de que estos procesadores son hechos para compañias privadas intel ,hp  y por eso son una version business que no sale en la lista de cpu compatibles de las placas base que e mirado pero si sale otro que es igual que es el procesador digamos que compra el comprador en la tienda y no el de la empresa que es este.Pero son igualmente compatibles.Espero no equivocarme
Saludos,gracias siempre me gusta escuchar segundas opiniones claro

[Hola que tal,el otro dia hable con un amigo que se dedicaba a reparar mobiles,le comente que podria tener un galaxy s 2.Y me empezo a hablar sobre este tema de la muerte subita]

Hola que tal,el otro dia hable con un amigo que se dedicaba a reparar mobiles,le comente que podria tener un galaxy s 2.

Y me empezo a hablar sobre este tema de la muerte subita y que a el le llegaban a puñados para reparar aunque me aclaro que es por casos ahi personas que les dura el mobil 2 años y desgraciados que les da muerte subita por mala suerte y no les dura ni uno,a partir del samsung galaxy 2 e leido algun caso en internet, sobre todo e leido en internet que afecta al samsung galaxy s 3 y ahi una solucion para el en forma del firmware,tambien me dijo que afectaba al s 4,aunque e leido muy pocos casos del S 4 y del S2.

En el s2 segun tengo entendido y por lo que e leido, tiene que ver con el procesador exynos.

Bueno el caso es que,e intentado buscar alguna solucion tanto en ingles como en español usando google, xda forums, y demas,pero no doy con algo en claro,osea algun firmware del que esten seguros que no le da muerte subita a la bateria o a la placa del mobil para el samsung galaxy s2 ,por que para el 3 si ahii un firmware que soluciona el problema.

Me pregunto si  en samsung se quedarian de brazos cruzados. por que si se les empieza a romper el mobil a la gente al final el desprestigio enorme sera para la marca samsung frente a sus rivales,por lo tanto y en mi opinion ,deberian trabajar en este aspecto y ofrecer soluciones para las versiones dichas.Yo era de samsumg 100 % pero despues de ver este problema,creo que deberian trabajar en este aspecto.

Sobre el samsung galaxy s 2 9100,que tengo, no e encontrado informacion sobre algun posible firmware que corrija las muertes subitas y de por finalizado este problema.

Aunque tengo una actualizacion de firmware con el kies para actualizar, a jellybeam 4.1.2 ,en este aspecto pienso,que si samsumg saca un firmware,sera para mejorar y corregir problemas,aunque no lo han anunciado por ahi como solucion a este fallo critico.Entonces estoy dudoso,de si actualizar,por que tampoco dicen que solucione el problema con este firmware,e escuchado a alguno muy critico con esta actualizacion problemas y rendimiento,pero si ahi que sacrificar un poco para que no haya muerte subita,lo haria,aunque como digo no e leido en ningun sitio que actualizar a esta version no garantize que no ahi muerte subita.
Lo mejor que e encontrado es esto :

The Exynos Exploit issue is a bug which would allow a hacker to gain complete root access to your device and modify or even soft brick your device as per his choice. This issue affected all Samsung phones having an Exynos processor variant which includes the Galaxy S2, Galaxy S3, Original Note and the Note 2. This issue was fixed by Samsung in the later builds.

The Sudden Death Syndrome (SDS) issue is caused by a buggy firmware (low level machine code) on the emmc of devices, specifically, a 16GB VTU00M chip with firmware revision 0xf1. The phone dies when trying to write data to an affected block. Samsung has issued a temporary fix to avoid sudden death but this is not a permanent solution. It causes a device freeze or lock-up when attempting to write to an affected block. For devices which have undergone a lot of writes before the fix, the users experience persistant freezing which may last from 2min to even an hour. The new update XXEMB5, starting from XXEMB1 is said to resolve this issue, but some are still experiencing these freezes.

The ultimate fix to this issue is changing the PCB of an affected device to a newer hardware revision which has emmc with an updated firmware revision 0xf7

Existe esta aplicacion para comprobar el firmware revision y la voy a provar a ver :
https://play.google.com/store/apps/details?id=net.vinagre.android.emmc_check&hl=es
Bueno yo prefiero prevenir antes de que pueda suceder,la verdad no me gustaria que se me muriera el movil, es bueno a mi parecer y no nesecito mas.

¿Algun iluminado tecnico o poseedor de un movil similar que me pueda aportar mas informarcion o alguna posible solucion?Gracias

Hola desde hace tiempo que quiero hacerlo poder cambiar de dos sistemas de  altavoces 2.1 y 5.1 y  unos casco cascos osea 3 en total,y e visto algun ejemplo en yotube pero con conexion rca,lo unico que habria que cambiar es los hembra rca por hembra de jack 3,5 mm
[youtube=640,360]http://www.youtube.com/watch?v=I2lutQ0RiR0&list=PLCvqfobOcJXllEfc1nQGbY6kaH8jpnNHc[/youtube]

Abro el post para comentar y compartir opiniones recomendaciones, y si me pongo a hacerlo, mostrare el resultado final,la inversion que ahi que hacer no creo que supere los 5 euros.

Materiales.
-cableado
-caja
-conmutador
-jacks hembras 3,5 mm.
-termorretractil.
-estaño.
-soldador y otras herramientas.

Lo tengo mas o menos claro,menos el conmutador a utilizar y las conexiones ,supongo que uno que permita cambio a partir de 3

[gratuitoy ademas,tenga esta funcion:]

Bueno,resulta que no logro encontrar,un sotware de web cam que sea gratuito

y ademas,tenga esta funcion:

Que al tu darle click,te saque automaticamente 9  fotos o las que tu le pongas,osea que la camara tome 9 fotos o las que sea,sucesivamente.


Utilizaba otro programa que venia con una webcam genius Videocam express V2 ,pero desafortunadabamente no logro dar con el.

A ver,si alguien le suena algun programa similar ,aun asi,seguire buscando,gracias.

Hola que tal,por error,puse mi numero en algun sitio,y ahora no paran de enviarme mensajes al telefono ,por lo menos 2 al dia,intente bloquearlos llamando a telefonica y me bloquearon una cosa pero aun me siguen llegando 2 mensajes al dia tipo spam

[Athlon 64 3500+ frecuencia de trabajo:2200Mhz FSB:1000MHz Cache:512KB]

Hola tengo un procesador amd 3500 socket 939 64 bits,aunque realmente los 64 bits no los uso,por que no ahi drivers para una tarjeta de tv (en fin es otra historia,comprare una barata usb y me cambiare a windows 7),y puedo conseguir uno mejor ,queria preguntar si mejoraria mucho el rendimiento con uno de doble nucleo con el triple de cache ,el  de 3500 amd es de la gama athlon,el que podria conseguir es de la gama   opteron.Aqui teneis todos los datos y incluso la pagina de la placa base.

Athlon 64   3500+ frecuencia de trabajo:2200Mhz FSB:1000MHz   Cache:512KB

OpteronOSA180DAA6CD    frecuencia de trabajo:2400MHz   FSB:1000MHz Cache:1MBx2


Supongo que la cache lo que quiere decir es que tiene dos caches dividas de 1 MB

Aqui teneis la pagina oficial de la placa base con la comparativa de procesadores:

http://www.asrock.com/mb/NVIDIA/939N68PV-GLAN/index.es.asp?cat=CPU

Evidentemente viendo los datos,supongo que si mejora y mucho, tiene el triple de cache y 2 nucleos,pero me gusta saber segundas opiniones antes de hacer nada.

En que notaria la mejora de rendimiento,conversion de video por ejemplo? reduciria los tiempos de conversion a la mitad de lo que ahora tengo por ejemplo.

PD:No me queda claro si el opteron tiene doble nucleo ,que tiene el triple de cache esta claro
Tampoco quiero tirar mi dinero si luego no lo voy a notar la mejora,aunque si lo puedo conseguir a buen precio,me parece que deberia comprarlo ,repito viendo segun dicen tiene 2 nucleos que no me queda claro,lo buscare en google, y lo del triple de cache pus si.

PD2: Vale verifico que segun varias paginas y sino mienten tiene 2 nucleos

Saludos

Hola que tal ,estoy configurando una ip cam,y quiero usarla para acceder desde el mobil,supongo que tedria que usar la ip publica y un puerto.

Aunque en la configuracion de la ip cam aparece tambien una direccion  del tipo como este ejemplo

www.ipcam.org

Y un usuario y una contraseña,de momento lo estuve intentando acceder en las primeras pruebas pero no pude,alguien se entera?,gracias.

Ultimamente le estoy dando mucho al coco en el tema de conmutacion de audio debido a una averia que tuve,y me refiero a cuando por ejemplo metes el jack y te cambia de los altavoces a los auriculares,e podido desmontar una piezza especial de ese tipo y se me a ocurrido hacer algo similar para separar altavoces de una pantalla a los altavoces de un 5.1.

Y E pennsado ahora mismo se me ilumino la bombilla

En hacer una plaquita y meterle 2 jack 3,5 hembra que serian los de los 2 canales,1 canal para 4 o 5 altavoces de un 5.1 y el otro para 2 altavoces de una pantalla.

La conmutacion se haria por medio de unir el cable en este caso que iria al verde,salida de sonido de la placa base,un cable que saldria de ahi y por medio de conmutacion al estilo switch de toda la vida por palanca izquierda a derecha cambiaria a un canal o a otro. Cuando giraras la palanca a la izquierda,haria contacto el jack hembra con el cable de sonido y tendriamos sonido en el canal izquierdo y en el derecho igual,bastate similar,lo que pasa es que se nesecitaria una pieza especial para hacer conmutacion,metalica para unir.

Que pensais,alguien a hecho algo similar,siento poner tan poca informacion,pero es que el esquema esta ahora mismo en mi cabeza  ,me e especializado en reparar auriculares ,ahora mismo tengo 6 y todos arreglados,el 5.1 que tenia averiado lo e arreglado por medio de union de pistas,a falta de un fusible que e de comprar.

Saludos

[Os pongo todas las conexiones del circuito impreso que estoy intentando arreglar del logitech x-530 son unos altavoces.]

Os pongo todas las conexiones del circuito impreso que estoy intentando arreglar del logitech x-530 son unos altavoces.
Soy un simple aficionado ,asi que si ven algun error diganlo,gracias

Cable serial de 14 cables,puedo estar equivocado pero diria que,mirando las pistas)Serigrafiado:
1: marron: sonido ,Sale de la etapa CN1 y pasa por la CN2 dirigiendose al potenciometro
2: morado: sonido ,Sale de la etapa CN1 y pasa por la CN2 dirigiendose al potenciometro
3: gris: sonido ,Sale de la etapa CN1 y pasa por la CN2 dirigiendose al potenciometro
4: naranja :Posibilidad de ser altavoz central y subwoofer ,Sale de la etapa CN1 y pasa por la CN2 dirigiendose al potenciometro
5: rojo pequeño:sonido ,Sale de la etapa CN1 y pasa por la CN2 dirigiendose al potenciometro
6: negro pequeño: sonido ,Sale de la etapa CN1 y pasa por la CN3 dirigiendose al potenciometro
7:nada
8:Azul fuerte:encendido (siguiendo las pistas va al encendedor)
9:negro Grande:No e podido averiguar su utilidad no tiene pista
10:verde: Posibilidad de ser altavoz conector jack verde ,su pista no me dice nada,se queda en CN1 aunque esta unido el circulo al amarillo.
11:Amarillo: led de encendido a su vez va al conector encendedor pulsador.Va de CN1 al encendedor pasando por 2 resistencias y llegando a un led de encendido,a su vez va unido a una de la patas jack hembra pasando por una resistencia
12:azul celeste: va desde CN1 al jack hembra siguiendo la pista a una de sus patas aunque tambien ahi la posibilidad que sea de encendido siguiendo otra pista derivacion de otra pata del jack hembra que va al encendido
13:Cable Rojo Grande: Desde CN1 Se ve en la pista que va unido al altavoz controlador conocido como speaker 1 al negativo
14:Cable negro mediano: Desde CN1 Se ve en la pista que va unido al altavoz controlador conocido como speaker 1 ,al positivo
15: Blanco: Desde CN1 se ve que va a una de las patas(conexiones) del encendedor ,pulsador a una de sus patas

La mayoria de cables van al potenciometro,al jack 3,5 y al conmutador encendedor,se que es un conmutador de dos pocisiones,si se pulsa,se pone en contacto 2 pistas y enciende,a su vez el led se eciende o apaga tambien.

Estas son las conexiones con las que tengo dudas y van todas al conmutador encendedor,tiene 6 patas de 2 en 2 .

1 pata seria para el negativo de el led y la otra para el positivo
Supogo que entre el azul y el blanco estaria el positivo y negativo de corriente, y el cable amarillo tiene que ver con el led o masa,es aqui donde tengo dudas y como conectarlo todo.
E estudiado cada una de las pistas del circuito impreso y e llegado a esa conclusion.

El conmutador que le e puesto de momento es el siguiente de 3 patas,uniendo una de las pistas con cable quedando 3 conexiones,el led de encendido no lo e puesto
Quiero sustituir el conmutador por uno de estos:





Las pistas que se ven rotas las e arreglado con cable

Ya tengo todo listo para hacer la prueba el jack 3,5 conmutado esta bien,solo tendria que hacer la conmutacion,y el potenciometro de 6 esta ok tambien,solo me falta el conmutador, aunque e podido comprobar que tiene el fusible roto el 5.1 y se lo voy a cambiar tambien.Tendre que esperar al lunes.

[Hola nunca e instalado algo similar y me preguntaba si alguien seria amable de aconsejarme o ayudarme.]

Hola nunca e instalado algo similar y me preguntaba si alguien seria amable de aconsejarme o ayudarme.

La duda es que nose que tipo de cable nesecitan las camaras(cable coaxial o similar de video),Supongo que llevan cable y se interconecta en en videoportero a su respectivo puerto en Pir mas el cable de alimentacion si nesecita ,o no lo nesecita.

La interconexion del panel de entrada del video portero con el panel de control interior se haria como un portero de toda la vida,abrir ,cerrar puerta.Y el boton para hablar.Se pueden apreciar

Lo que no me queda claro,es para que serviria el boton,correo,y el boton del escudo.

Veo que lleva 2 leds que se encenderian al funcionar ,el del correo y el del escudo.

Saludos,si tienes dudas,pregunta

Hola que tal me preguntaba eso,ya que es mas economico recargar los cartuchos tu mismo.

Vale cualquier tinta? ¿ En que establecimiento podria encontrarla ?,Ahora pensando nose me ocurre donde preguntar la verdad.

[Altavoz alnico 38x15mm 0,1W 8ohm]

Bueno quiero comprar 2 altavoces y soldarlos y todo serian altavoces auxiliares,por que ya tengo un 5.1 pero si lo pongo me retumba la casa muchisimo el bajo esta desencadenado,nunca me e atrevido a ponerlo al maximo,capaz que tira la columna del edificio ,jaja  ,se pasa el p... bajo

Me e informado y nesecito un potenciometro,por que seguramente  a la larga se oirian muy bajo los altavoces.Seguramente tendria que andar bajandolos manualmente,pero si los pongo al maximo y juego con un control automatico,tipo vlc para android o un control remoto conseguiria lo que quiero,ver una pelicula tranquilamente

Descartado hacerlo digital por que el integrado ahi que pedirlo a estados unidos y un rollo,total 2 semanas o 3 en llegar seguro.

Nunca e instalado un potenciometro,pero por lo que veo en la siguiente imagen

1 cable al positivo del atavoz,y 1 cable al negativo y eso se conecta al potenciometro
1 pata es negativa y otra positva y supongo que  la otra iria un cable
a una de las conexiones jack 3,5, y lo mismo con el otro altavoz y otro potenciometro y la otra pata al otro lado del conector jack 3,5
Esto serian los mini altavoces,7 cm xD,una castaña,los mas baratos   ,supongo que podria construirles una cajita  con madera pero de momento se quedan sin nada

Altavoz alnico 38x15mm 0,1W 8ohm                               Precio: 1,67 €

Potenciometros a eleguir en tienda y economicos
Potenciometro ajuste multiv.cuadrado 100ohm
Precio: 1,07 €
Potenciometro logaritmico eje 6mm 500Khom
Precio: 2,78 €
Precio: 3,10 €
Potenciometro doble, eje estriado 2 x 100Khom
Precio: 2,35 €
Potenciometro doble lineal 500kh c/eje 6mm
Precio: 1,70 €
Potenciometro doble lineal 100kh c/eje 6mm
Precio: 1,70 €
Potenciometro deslizante 100KA
Precio: 2,68 €

Nose si me haria falta algo mas,aparte del cable de audio y el jack 3,5 mas los altavoces,aunque no se tampoco si se conecta asi como en la imagen,a ver si se pasa alguien entendido,venga gracias

Saludos

Pues buscaba algun programa que haga lo que explico en el titulo,no conozco ninguno,la verdad creo.
Un saludo.

[Hembra dvi 25 pin en placa base:]

hola que tal ,bueno veo que este tipo de cables no es muy comun,el caso es que tengo una entrada dvi -D 25 pin y bueno nesecito un cable 25 pin dvi que no es muy comun,la verdad pero lo e podido encontrar,si le pongo un cable de esos,pero claro nesecitaria un adapdator nuevamente de dvi a vga por que mi pantalla es vga entonces ahi esta el dilema ,no e conseguido encontrarlo en la mejor tienda de mi zona.El que si encontre fue el dvi-D un cable de dvi a dvi de 25 pin.y yo pensando si le pongo un adaptador aunque sea 29 pin va a entrar igualmente,fijaros en las imagenes que pongo:
Hembra dvi 25 pin en placa base:

Macho dvi 25 pin

Dvi hembra a vga hembra

Y luego nesecitaria el cable vga macho a macho
Es por si no consigo el dvid-d 25 pin a vga macho,lo e visto en alguna pagina,pero de momento e preguntado en 2 tiendas y no lo tienen.

A ver si alguno me dice si funcionaria,lo que intento,el principio si,un 25 pin podria entrar en un conversor de 29 a vga.

Hola que tal,e visto este video y me preguntaba si,funciona,es mas barato comprar la tinta negra por ejemplo solo

[youtube=640,360]http://www.youtube.com/watch?v=Co9KvGGkfOE[/youtube]

Aunque en el sticker pone solo inyectar en un uso,muchos se quejan de que dice que no tiene tinta o que se les sale la tinta al cartucho al hacerlo.

Hola que tal no se si se entendera lo que quiero hacer,quiero sacar las fotos de los mapas de google por ejemplo de una ciudad y pueda marcar un sitio determinado o varios y ahi apuntar una nota.

Es que tengo que repartir unos folletos y me seria mas facil si saco la imagen  y marco los puntos con anotaciones,tendria que hacer un estudio por que los puntos concretos aun estan por decidir.

Si alguien tiene idea de como hacerlo,sacar la imagen del mapa se hacerlo,pero marcar un punto y en ese punto poner una nota no,ademas,no podria ser solo una imagen por que entonces no podria acceder a las anotaciones  a noser que sea una imagen por ejemplo punto A 1 en la imagen y con otro programa mirar que anotacion puse en A1.

Enga un saludo

[Pongo lo que e encontrado por google ,mas cocretamente de la ayuda de microsoft:]

Hola que tal nunca me habia parado a pensar que es lo que significa,adjunto una imagen ,tiene que ver con la entrada de s-video y rca o la calidad de la imagen




Pongo lo que e encontrado por google ,mas cocretamente de la ayuda de microsoft:

Formato de píxel YUV
Sistema de Color YUV es un esquema de codificación de color para las imágenes naturales en el que son independientes (el componente en blanco y negro de una señal de vídeo que controla la intensidad de luz) de luminancia y crominancia (el componente de color de la señal de vídeo). El ojo humano es menos sensible a las variaciones de color, que a las variaciones de intensidad, YUV hace, la codificación de la información de luminancia (Y) en el ancho de banda completo y la información de crominancia (UV) en la mitad de ancho de banda.

Formatos YUV se subdividen en dos grupos: empaquetados y plana. En el formato comprimido, los componentes Y, U y V se almacenan en una sola matriz. Los tres componentes se empaquetan en lo que se conoce como un macropixel (dos píxeles almacenados en un valor entero sin signo). Por el contrario, el formato de plano almacena estos componentes en tres matrices independientes y combina los planos para formar la imagen.

Las variaciones en los ejemplos YUV diferentes se basan en cómo se muestrean los datos, tanto en las direcciones horizontales y vertical. El intervalo de subresolución horizontal con qué frecuencia se describe a través de una línea que se tomará una muestra de dicho componente y el intervalo de vertical describe en las líneas que se tomen muestras. Por ejemplo, si el formato tiene un período subresolución horizontal de 2 para componentes U y V, indica que se toman muestras U y V para cada píxel segundo a través de una línea. Si el período de subresolución vertical es 1, indica que se toman muestras U y V en cada línea de la imagen.
Formato de píxel RGB
Los colores primarios en vídeo en color son rojo, verde y azul (RGB). RGB a menudo se utiliza para describir un tipo de esquema de color-grabación de vídeo y el tipo de equipo que lo utiliza. También se describe un tipo de señal de salida de la pantalla de color equipo que incluya las señales de rojas, verdes y azules puede controlables por separado (a diferencia de vídeo compuesto, en el que se combinan las señales antes de la salida). Monitores RGB normalmente ofrecen mayor resolución que los monitores compuestos.

Rgb24
Este formato usa 24 bits de datos por píxel (8 bits por píxel para cada uno de los tres colores primarios: rojo, verde y azul). Se traduce en 256 tonalidades de cada color primario para proporcionar un máximo de 16 millones de colores para cada imagen.

Yuy2
El formato YUY2 eficazmente almacena 16 bits por píxel.
YUY2 (embalado 4: 2: 2) Especificaciones de notificación se trata de una imagen de arriba a abajo, aunque no todos los controladores siguen las especificaciones correctamente. En algunos casos, esto puede conducir a una imagen invertida .

UYVY
(embalado 4: 2: 2) Muy similar a YUY2 excepto en el orden de los datos.


Conclusion: hombre,no me a quedado muy claro lo que e leido, diria que RGB24 es el peor,e provado a poner la tele con este tipo de datos y no es estable ni por el av rca de video , algunas rayas horizontales molestas,la tele se me ve bien la verdad siempre e usado el que viene por defecto que  es UYVY y se ve bien,Asi que supongo que ya que YUY2 es similar que UYVY por lo que e leido lo mejor es que deje  UYVY el de por defecto,descarto RGB24 por las molestas rayas horizontales.

[Audio, Video and Networking]

Hola que tal expongo mi duda antes de gastarme el dinero.

El caso es que tengo una pantalla plana 22 " , y quiero tener 2,ya que puedo conseguir otra muy  barata plana y de 18", una para trabajar y estudiar  y la otra no la encendere tanto,solo para ver cine mas comodamente la televion o otro proposito, y bueno el caso es que aun teniendo la certeza de que puedo hacerlo,me gusta siempre preguntar.

Esta es mi placa base con una salida dvi ,y otra vga
http://www.asrock.com/mb/NVIDIA/939N68PV-GLAN/
Podeis leer toda la informacion si asi,lo quereis en el enlace de arriba,yo pondre la parte importante donde creo que dice que si se puede:
Audio, Video and Networking
- Dual VGA Output: Support DVI-D and D-Sub ports by independent display controllers
- Supports DVI with max. resolution up to 1920x1200 @ 75Hz
- Supports D-Sub with max. resolution up to 1920x1440 @ 60Hz
- Supports HDCP function with DVI-D port
- NVIDIA® PureVideo™ Ready

Bueno supongo que dependiendo del tipo de cable del monitor ,un vga,tendria que comprar un adaptador de dvi a vga de esos que venden por ahi, asi tendria dos salidas vga,lo que no me queda del todo claro es, si me va a dar señal en los dos monitores ,deberia ,en tal caso deberia ajustar la resolucion para cada monitor,por que si el de 22" que es mejor soporta mayor resolucion que el otro ,para tener los dos encendidos tendria que usar una resolucion menor y si pusiera una resolucion mayor solo se veria en el de 22" y en el otro nose veria o se veria mal,correcto?.

[Detallo la falla: El televisor enciende el led rojo y responde al darle a algun canal pero no llega a encender hace el tipico sonidito]

Detallo la falla: El televisor enciende el led rojo y responde  al darle a algun canal pero no llega a encender hace el tipico sonidito pero no llega a encender,por eso e supuesto que se trata de algun error en la fuente que impide que la pantalla llegue a encender,algun componente que se haya gastado condesadaor,por lo siguiente;

Lo curioso es que lo desconecte un dia entero y a la noche siguiente si encendia,hoy a vuelto a dar el mismo problema.

Bueno tengo el televisor en la cocina ,tengo alguna experiencia desmontando televisores de tubo y arreglando condesadores y soldando,en electronica no soy muy bueno pero e aprendido algo. Solo posteo por si alguno que tenga mas conocimiento y experiencia arreglando televisores supiera que es lo que ahi que cambiarle.

Se que es muy complicado ,e desmontado con anterior una placa de televisor y habian cientos de componentes que resivarlos es complicado.

Un saludo

Hola que tal ahora mismo uso  una version de ubuntu

ubuntu-mini-remix-12.04-i386

No tiene entorno grafico solo modo comando , no consume muchos recursos es ideal para instalar un servidor ssh por ejemplo ,o un servidor dns  para un equipo con pocos recursos.

El problema es que esta version no se instala con lo cual todos los cambios despues de apagar se borran y ahi que hacerlo todo de nuevo. Lo que hacia era guardar los cambios y ya esta pero a la larga se fastidia creo.

Lo que quiero es instalarlo obviamente o buscar otra version ligera,si alguien conoce alguna similar sin entorno grafico y que no consuma muchos recursos,o ninguno.

En /etc/network/interfaces tengo lo siguiente,el dhcp esta activo y me cambia la ip cada cierto tiempo o rato,mi tarjeta es eth0.

auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.40
netmask 255.255.255.0
gateway 192.168.1.1
nameserver 8.8.4.4 4.4.4.4.

Hola que tal tengo un servidor ssh corriendo en ubuntu en maquina virtual y en teoria todo bien configurado

-El navegador localhost port  1234 sock 5
-El android con sshtunnel configurado y ok
-putty conectado y logueado, al servidor ssh con un tunel en el puerto 1234

Y bueno en teoria deberia no deberian poder espiarme si me conectara a una red insegura ya sea un wifi o otra, y deberian ir todo bien cifrado con el protocolo ssh

Quiero hacer la prueba,se manejar el wireshark un poco,entiendo lo que se captura  y me entiendo con los filtros y expresiones

Entonces si quisiera hacer una prueba  entiendo que deberia filtrar alguna de estas opciones: ip cliente ,o ip servidor o, puerto 22 ssh,o el tunel

Mientras genero trafico y ver si puedo leer lo que escriba en el navegador los datos que este cojiendo del wireshark.

Escribo el post por si alguien me pudiera orientar ,voy a intentar hacerlo yo solo,pero con tanto volumen continuo de datos nose ,si hago avanzes lo pondre en el post

De momento estoy filtrando al puerto 22 tcp  o udp,y me genera trafico de la ip cliente y la ip servidor con el protocolo ssh.
No se entiende nada
Y una cosa mas si alguien sabe,el messenger nose puede hacer pasar por un servidor ssh segun tengo entendido,alguien sabe algo?
Saludos

Utilizaba el putty para conectarme de forma segura por ssh a traves de un tunel ,tenia el navegador y alguna aplicacion funcionando con el en socks

Me conectaba por el puerto 22 y con 127.0.0.1 via ssh Me pedia los datos y me conectaba

Pero un dia me empezo a salir este error y ya no me deja conectar el putty

Estoy intentando buscar el problema e visitado foros y casos similares googleando,pero
en unos dicen que es conflicto de ip , bueno el caso es que yo creo que me conecte tanto por via  la ip que me asigno primeramente por dhcp como por ip estatica que le e asignado yo

Otros dicen que ahi añadir excepciones al firewall o al router  ,yo creo que esto no hace falta siempre que e usado putty me e conectado sin hacerlo

total que estoy dando palos de ciego como dice esa frase ,a ver si alguien se le ocurre algo mientras seguire buscando por google.

Saludos.

Hola estoy intentando contectar mi mobil a mi servidor de putty ssh

servidor:192.168.0.15
android:192.168.0.14

usuario

pass root

el tunel esta por el puerto 1234

aunque el puerto por defecto para ssh es el 22

Estoy usando la aplicacion ssh tunnel del google market
Lo configuro todo bien creo,pero no conecta, estoy mirando el connectbot  y otros,a ver si alguien esta usando ssh y me puede dar consejo,aparente es sencillo

Hola tengo un 5.1  de logitech y tengo el siguiente problema tengo el volumen casi al minimo y la potencia del bajo bajada al minimo osea nose puede mas,y me vibra la habitacion demasiado el mueble,la puerta.

Querria saber si puedo quitar el bajo o la vibracion aunque claro.....el bajo se  distribuye por todos los canales emiten la vibracion no vasta solo con quitar el asignado en el ordenador naranja en este caso.

Queria saber si ahi alguna manera de quitarlo o silenciar bajar la vibracion.

Es que no puedo ni ver una pelicula tranquilo a un volumen aceptable,me empieza a vibrar todo que parece un terremoto. y claro los de al lado se quejan y tengo que bajarlo al minimo el volumen o quitarlo.
Un saludo

Anoche estuve intentandolo y no me pillaba las imagenes ,es bastante sencillo nose por que no me las mostraba,deberia ser algo asi

<src="url imagen">

Nose si es por que no las redimensione y tenian demasiada resolucion ,pero no me las pillaba.

Alguno que tenga experiencia vendiendo en ebay,tambien queria poner un video,pero al ser un iframe no lo permite ebay.

[Tengo el siguiente cable monitor macho a 3 rca]

Tengo el siguiente cable monitor macho a 3 rca


Mi monitor tiene 2 puertos para cable de monitor al que le puedo conectar,entonces lo que quiero es conectarle este cable y sacar video ,usando este conector


En el cable de video que seria el amarillo haria la union en ambos extremos con el primer cable y este conector a un cable de 3 rca de playstation ,entonces mi pregunta,antes de comprar nada,me dara señal en el monitor al encender la Ps2 ,supongo que si,pero antes de gastar un dinero que no podre recuperar en el cable me gustaria preguntar si dara señal en el monitor con este artilugio de cable.

El audio lo sacaria de la playstation a un 5 .1 usando un conector que me vino con el 5.1 osea,le conectas blanco y rojo y te lo convierte en los 3  del ordenador.

Aunque supongo que la mejor manera de provar es comprandolo y provandondo,aunque ya me han advertido que si compro el cable monitor to 3 rca no me lo devuelven.

Saludos

Hola ando buscando como hacer eso con el photoshop,osea tengo una imagen la cual e recortado y quiero agrandarla para que se vea un poco mejor. Aunque tengo entendido que se pierde algo de calidad.
Saludos a ver si alguno sabe.

Buenas tengo un controlador de velocidad de ventiladores y lo que quiero  es lo siguiente para por la noche no molestar y que el nivel de ruido al apagar dos ventiladores sea de de 10 o 5 db ,comparado a los 15 o 20 en funcionamiento de los dos ventiladores para dar aire extra,pues bien lo que quiero es colocar un interruptor empatado en un cable al conector de 4 pines (un cable por separado ide) que iria al controlador de ventilarores con lo cual al cambiar la posicion del interruptor se apagaria o encendereria ese circuito aparte.

a ver por el amarillo llega una tension de 5 W y por el rojo una tension de 12 W tendria que unir un cable y corregidme si me equivoco por que nose, un cable  empatado entre amarillo y rojo que seria toda la tension total y otro cable unido entre los dos negros??? hacia el interruptor entonces la posicion de encendido seria la del cable amarillo y rojo y la de apagado seria la de los dos cables negros?

Espero que comprendais mis dudas antes de hacer nada pregunta,no valla a ser que te cargues nada que no estoy para comprarme otra fuente de alimentacion   ,aunque se reparla comprando otro fusible y soldandoselo creo

Saludos

Hola es facilisimo creo ,es algo asi supongo ,que e estado mirando,a ver si lo saco en la tarde o mañana.

Código [Seleccionar] Expandir

@echo off
set maquina=192.168.1.70
ping -n 1 %maquina% > nul
if errorlevel 1 echo fallo
else okey! & start
C:\WINDOWS\system32\mstsc.exe
exit

La finalidad de este bat,es que uso el wol magic packet sender(es un programa),para levantar un ordenador apagado,y ahi alguna vez que falla,y para no estar mirando a la otra habitacion,hago ping y asi se si esta encendido.
Y puedo controlarlo remotamente con el escritorio remoto de windows ,o bien con poner la ruta de cualquier otro programa tal como el vnc.

Hola el otro dia de mañana estuve provando y lo conecte bien perfecto de la grafica a la television,la clone incluso y le puse el vlc remote para controlar remotamente el vlc desde el android y que se pudieran ver peliculas.Todo perfecto puse 2 o 3 peliculas y controlando con mi android la reproduccion, 4:3 y clonada,se veia perfecto.

A la tarde encienden el ordenador y empieza a dar problemas el cablecito ,lo estuve mirando enseguida me percate que al quitar el cable ya no pasaba el imput of range.Incluso me llego a salir el mensajito en bios cmos clear cosa que no comprendo tampoco y menos lo de los reinicios.

El imput range suele darse cuando una resolucion o frecuencia se sale de los limites para la pantalla,en este caso la pantalla solo admite hasta 1024x768,pero no lo comprendo por que yo en la mañana lo hice todo y funcionaba perfecto.

Entonces mis preguntas son por que puede estar reiniciandose el ordenador,y por que ,si yo probe por la mañan y iva todo bien ahora ya no funciona y sale el mensajito imput of range.

A ver si me podeis ayudar gracias a mi ahora mismo no se me ocurre sino quitarle el cable hasta nueva orden.

Saludos
